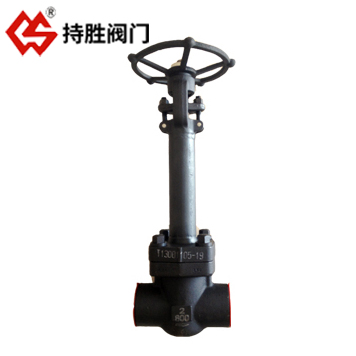

鍛鋼閘閥
鍛造低溫閘閥的優點如下：
1、流動阻力小。閥體內部介質通道是直通的,介質成直線流動,流動阻力小。
2、啟閉時較省力。是與截止閥相比而言,因?yàn)闊o論是開或閉,閘板運動方向均與介質流動方向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大,降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
6、結構長度(系殼體兩連接端面之間的距離)較小。
鍛造低溫閘閥的缺點如下：
1、密封面之間易引起沖蝕和擦傷,維修比較困難。
2、外形尺寸較大,開啟需要一定的空間,開閉時間長。
3、結構較復雜。
鍛造低溫閘閥安裝與維護：
1、手輪、手柄及傳動機構均不允許作起吊用,并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝(即閥桿處于垂直位置,手輪在頂部)。
鍛造低溫閘閥主要性能參數 | ||||
型號 | 壓力級 (LB) | 工作壓力 (MPa) | 適用溫度 (℃) | 適用介質 |
DZ11H-150(Lb) | 150 | 2.0 | ≤425 | 水、蒸汽、油品 |
DZ11H-300(Lb) | 300 | 5.0 | ||
DZ11H-600(Lb) | 600 | 10.0 | ||
DZ11H-800(Lb) | 800 | 14.0 | ||
DZ11Y-150(Lb) | 150 | 2.0 | ≤425 | 水、蒸汽、油品 |
DZ11Y-300(Lb) | 300 | 5.0 | ||
DZ11Y-600(Lb) | 600 | 10.0 | ||
DZ11Y-800(Lb) | 800 | 14.0 | ||
鍛造低溫閘閥主要外形及結構尺寸 (mm) | |||||||
DN | S/mm | T/in | W/mm | H（開）/mm | 重量/kg | ||
in | mm | JNSI | JIS | ||||
? | 15 | 21.8 | 22.2 | ? | 125 | 333 | 7.1 |
? | 20 | 27.1 | 27.7 | ? | 125 | 360 | 9.4 |
1 | 25 | 33.8 | 34.5 | 1 | 160 | 407 | 13.5 |
1? | 32 | 42.6 | 42.2 | 1? | 160 | 475 | 15.0 |
1? | 40 | 48.7 | 49.1 | 1? | 180 | 475 | 17.8 |
2 | 50 | 61.1 | 61.1 | 2 | 200 | 551 | 28.0 |
